everycircuit中文版

everycircuit中文版软件是一款超级逼真可互动的电路模拟类软件，十分的酷炫的模拟软件，能够让你来深切的了解各类元器件的合作和连接产生的变化效应，可以看到各种曲线的变化，了解诶模拟和数字电路的情况，各种颜色的区分，让你可以很好的获取相关的信息，专为你来显示电路的分析，轻松的就能来完成操作。

使用教程

一、功能介绍

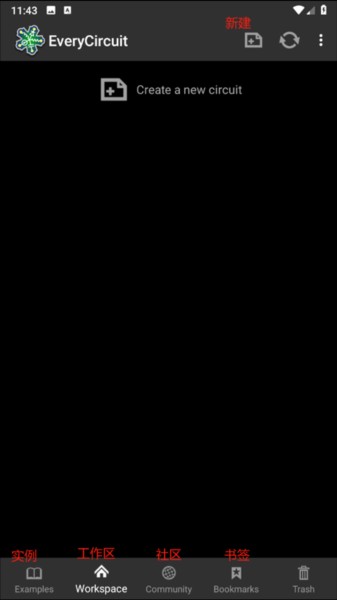

App由工作区、社区、书签、示例几部分构成。工作区是电路制作的区域，我们制作的电子电路也可以保存到工作区，以便日后使用;社区内可以分享你设计的电路，也可以看到别人分享的电路;示例中提供了一些经典的电路，你可以先去学习模板的电路，然后去设计自己的电路。

二、具体使用方法

欧姆定律是电子电路最基本的原理，以下操作以欧姆定律的学习为例。

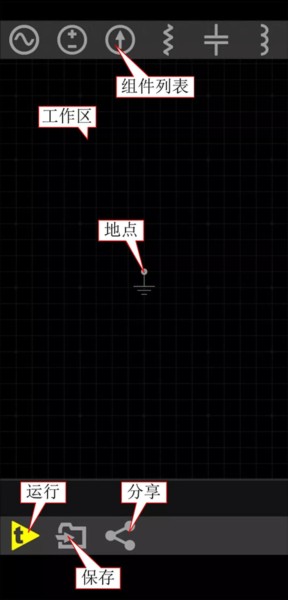

第一步：点击新建按钮，建立新的文件。中间是工作区;最上面是组件列表，提供了丰富的元件，滑动组件列表可以找到需要的元件;“地点”默认在工作区内固定的位置，设计电路时我们尝试围绕它进行电路设计。

第二步：点击组件列表中的稳压电源，该元件便出现在工作区中，按住元件拖动到合适的位置;

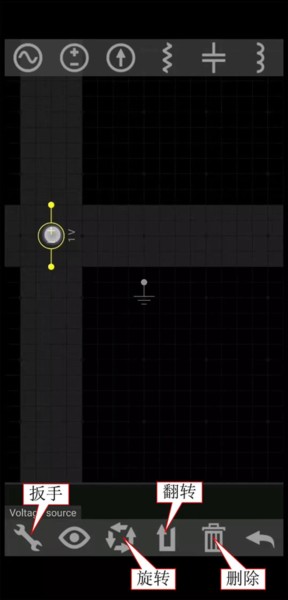

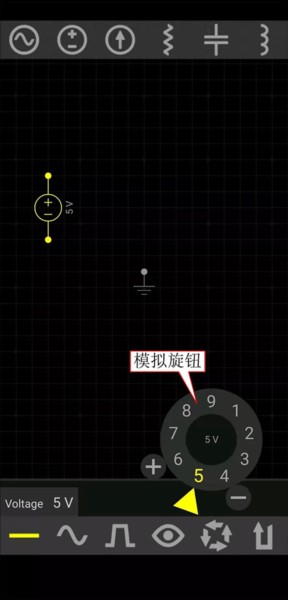

让稳压电源处在高光状态(黄色)，点击扳手，弹出模拟旋钮，按住黄色三角形，旋转，将电源电压调为5V。

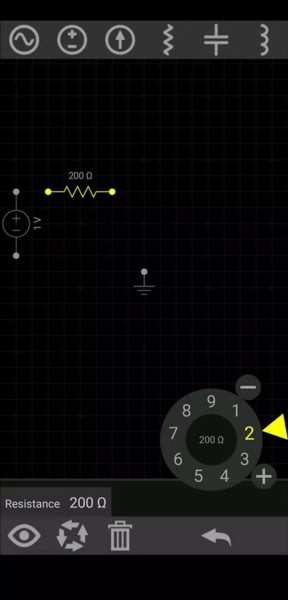

点击组件列表中的电阻并拖到合适的位置，让电阻处在高光状态(黄色)，点击旋转按钮，使电阻水平装置，并用模拟旋钮将电阻值调为200Ω。

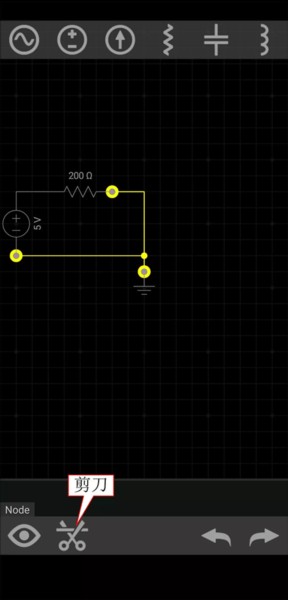

第三步：元件摆放合适后，点击电源正极，再点击电阻的左端，完成连线，依次完成其它位置的连接。连接错误或多连的线，可选中，点击剪刀去掉。

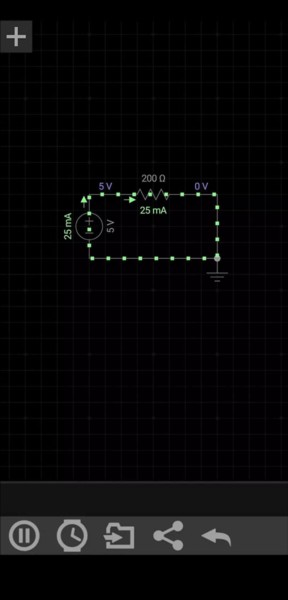

第四步：点击运行按钮(带t的黄色三角形)，模拟电路的工作过程。移动的链接点表示电流，根据欧姆定律，电源电压5V，电阻200Ω，计算得到电流为25mA，与软件模拟的结果一样。

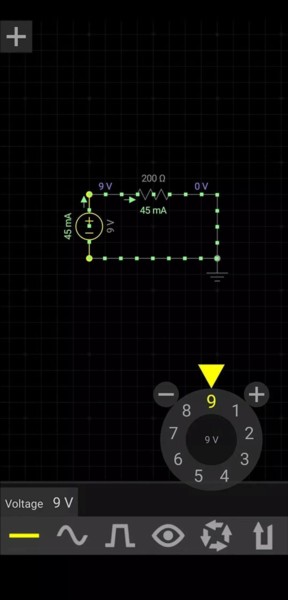

将电源电压调节到9V，根据欧姆定律计算到的电流为45mA，软件模拟得到的电流也是45mA。直观形象地说明欧姆定律是成立的。

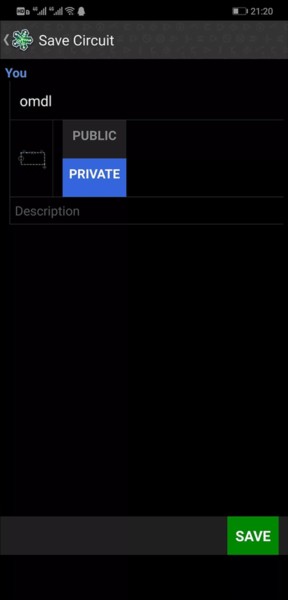

第五步：点击保存按钮，输入文件名omdl，点SAVE,保存文件。

三、示波器

设计电路最重要的是能明确观察到电流，电压变化。而这款软件可以完美的呈现这些数据，是以动态曲线呈现的。

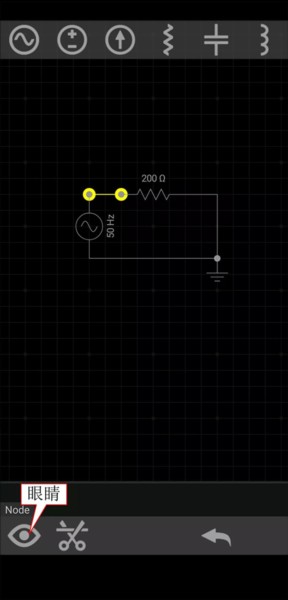

第一步：点击要显示电压的位置，使其呈高光状态，点击眼睛。

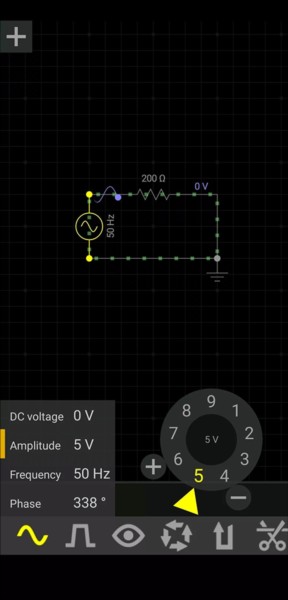

第二步：点击电源，让其处在高光状态，点击扳手，将稳压电源改为交流电源，拖动模拟旋钮，将频率调为50Hz，电压调为5V。

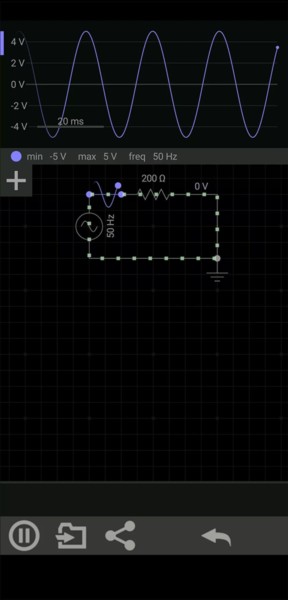

第三步：点击运行按钮(带t的黄色三角形)，便可以看到所选位置的电压波形。

软件功能

可视化

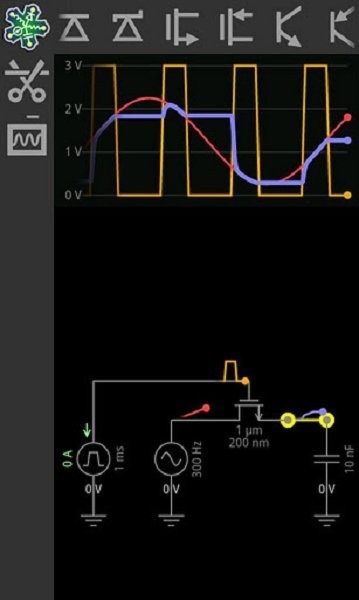

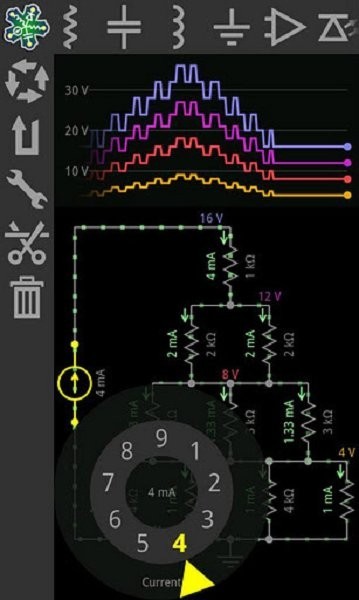

一个动画电路值一千个方程 以及图表。电压、电流和电荷的动画直接显示在顶部 电路图，提供了电路工作的极大洞见。

模拟

实时电路仿真引擎专为 速度与互动性。只需一键即可模拟，只需简单电阻和逻辑门， 到复杂的晶体管级振荡器和混合信号设计。

互动

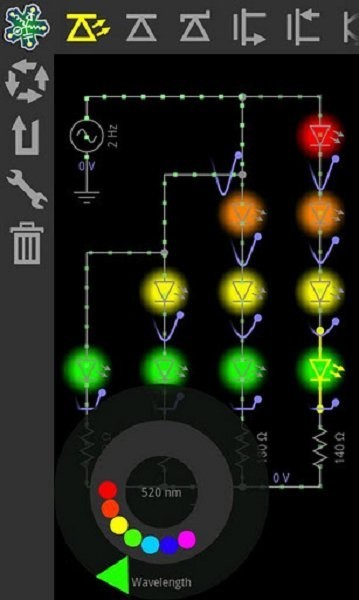

模拟运行时，你可以切换开关， 调整电位器，调谐LED限流电阻，提升输入电压等。 电路会实时响应你的变动。

软件优势

1、可视化无敌：教学、演示、理解原理的绝佳工具。

2、跨平台：Chrome浏览器、安卓、苹果都能用，云端同步电路。

3、社区强大：里面有全球网友分享的成千上万个电路图，搜一下就能拿来学。

相关部件介绍

1、源代码，信号发生器

2、电阻器，电容器，电感器

3、二极管，齐纳二极管，发光二极管(LED)

4、MOS晶体管(MOSFET)，

5、双极结晶体管(BJT)

6、理想运算放大器(运放)

7、数字逻辑门，OR，NOT，NAND，NOR，XOR，XNOR

软件评测

让电路的电流变成活的，可以看到真实的电路模拟情况，看起来特别的具象化。

是一款跨平台应用，可在现代网页浏览器中在线运行， 以及在Android和iOS手机及平板电脑上，使你能够捕捉设计理念并学习 随时可用的电子产品。

更新日志

v2.31版本

•添加对Android 15的支持
